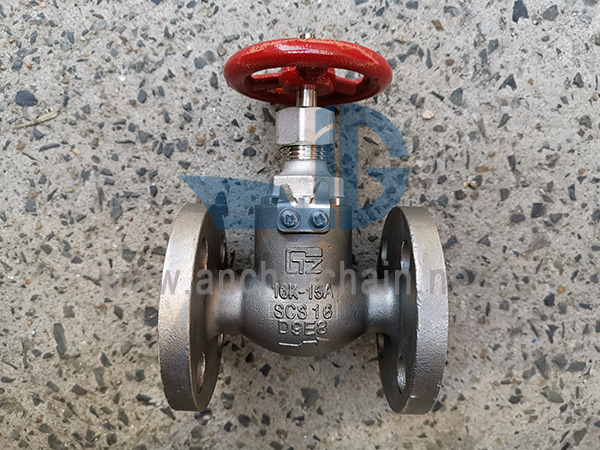

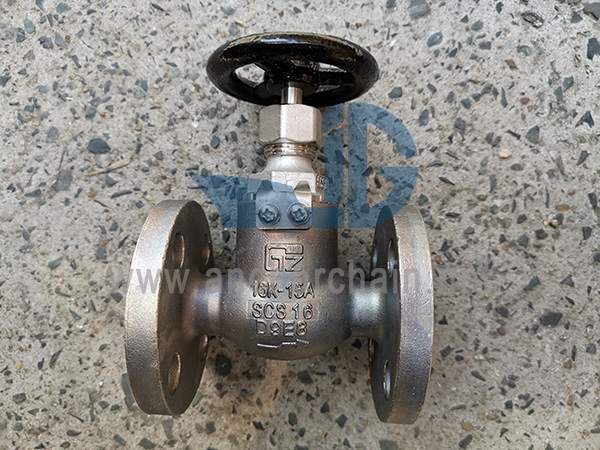

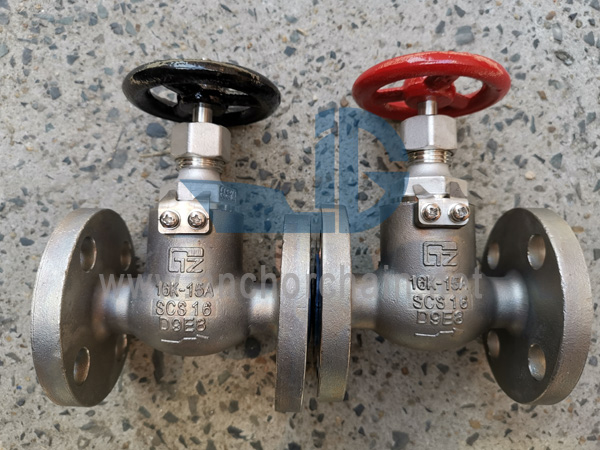

JIS F 7303 16K SCS16 Stainless Steel Globe ValvesStandar Desain: JIS F7303-1996Standar Uji: JIS F7400-1996Tekanan Uji: Badan-3.3Mpa, Kursi-2.42MpaUkuran Flange sesuai JIS B2220-16K
Ukuran Flange sesuai JIS B2220-16K
Bahan utama:
1-Tubuh: Baja Tahan Karat SCS16) / SUS316L
2-Cakram: Baja Tahan Karat SCS16) / SUS316L
3-Batang: Baja Tahan Karat SCS16) / SUS316L
4-Bonnet: Baja Tahan Karat SCS16) / SUS316L
5-Handwheel: Besi Cor (FC200)
Kode IMPA | Ukuran | L | D | C | Jumlah Lubang Baut | h | t | H | D2 |
750141 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 130 | 80 |
750142 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 140 | 100 |
750143 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 160 | 125 |
750144 | 32 | 160 | 135 | 100 | 4 | 19 | 16 | 170 | 125 |
750145 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 190 | 140 |
