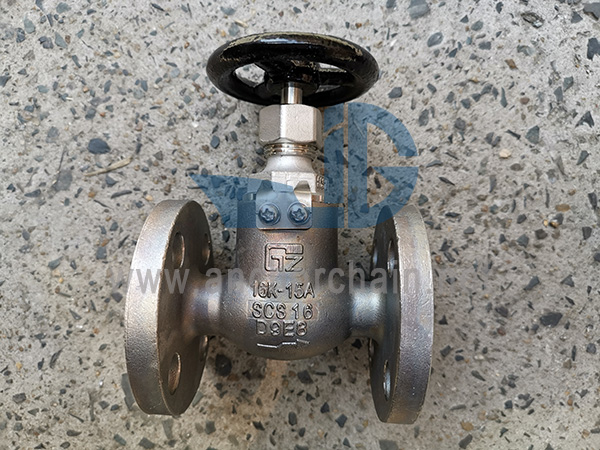

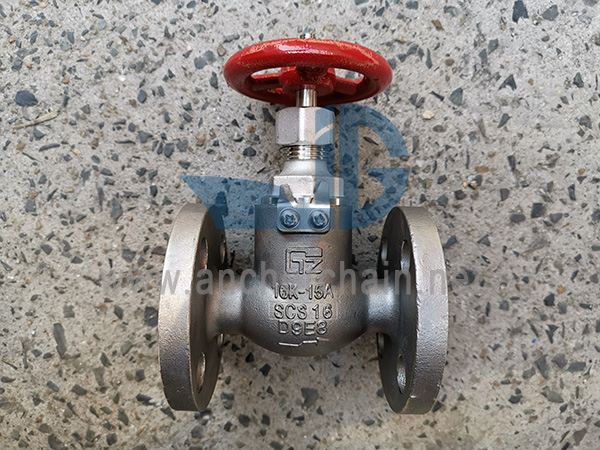

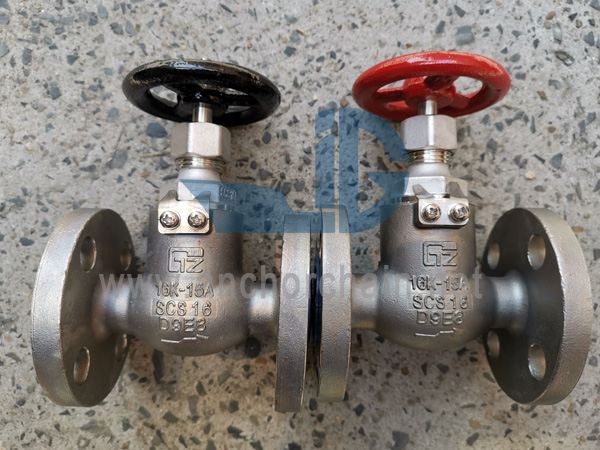

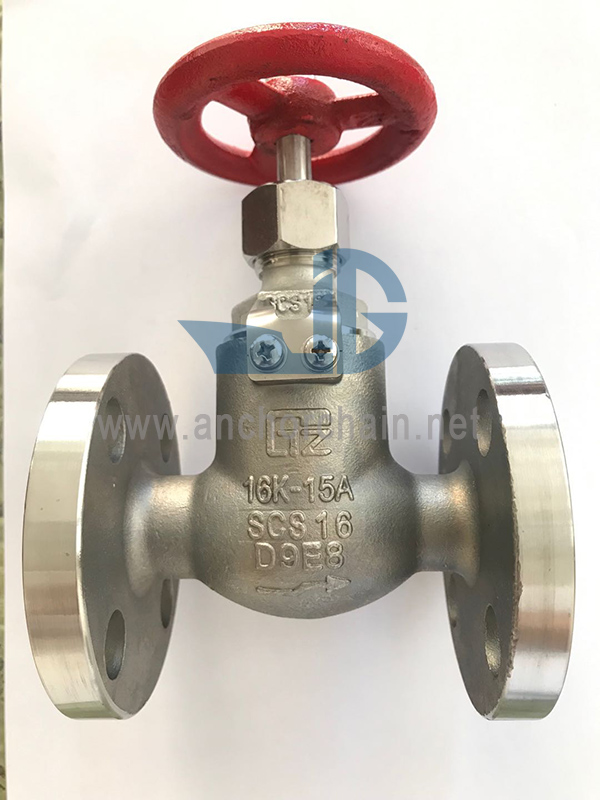

JIS F 7301 5K SCS16 Stainless Steel Globe ValvesMarine Stainless Steel Globe Valve atau Marine Brass Globe Valve dapat disebut sebagai Marine Stainless Steel/Brass Stop Valve.Fungsi: Membuka/Menutup sistem pipaStandar Desain: JIS F7301-1996
*DN15-DN40 dengan kap yang disekrup, DN50-DN65 dengan kap yang dibaut
Bahan utama:
1-Tubuh: Baja Tahan Karat SCS16) / SUS316L
2-Cakram: Baja Tahan Karat SCS16) / SUS316L
3-Batang: Baja Tahan Karat SCS16) / SUS316L
4-Bonnet: Baja Tahan Karat SCS16) / SUS316L
5-Handwheel: Besi Cor (FC200)
Kode IMPA | Ukuran | Tatap Muka (L) | Diameter flensa. (D) | Nada (C) | Jumlah Lubang Baut | h | t | H | D2 |
750121 | 15 | 100 | 80 | 60 | 4 | 12 | 9 | 130 | 80 |
750122 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 140 | 100 |
750123 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 160 | 125 |
750124 | 32 | 140 | 115 | 90 | 4 | 15 | 12 | 170 | 125 |
750125 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 190 | 140 |
750126 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 235 | 140 |
750127 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 260 | 160 |
