Universal Fairlead Chain WheelUniversal Fairlead Chain Wheel: fairlead untuk memandu kabel melalui dan mengubah arah atau membatasi posisi ekspornya, dan mengurangi gesekan antara kabel dan lambung, Roller fairlead utama, cleat Roller fairlead, unit kabel pemandu roller tipe terbuka, 360 ° Putar fairlead dan sebagainya.
Roda Rantai Fairlead Universal
Roda Rantai Fairlead Universal: fairlead untuk memandu kabel melalui dan mengubah arah atau membatasi posisi ekspornya, dan mengurangi gesekan antara kabel dan lambung, Roller fairlead utama, cleat Roller fairlead, unit kabel pemandu roller tipe terbuka, Putar 360 ° fairlead dan sebagainya.

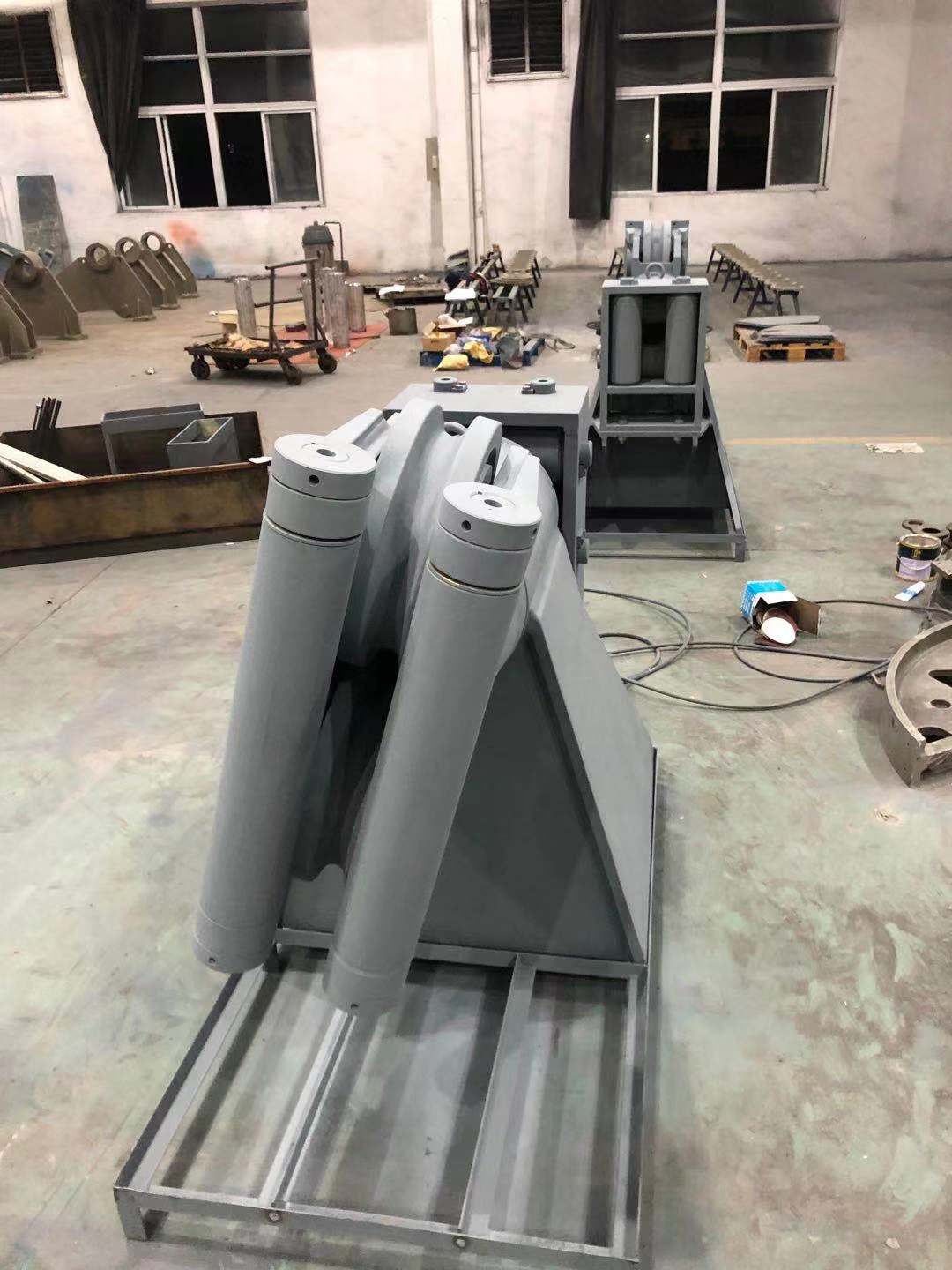

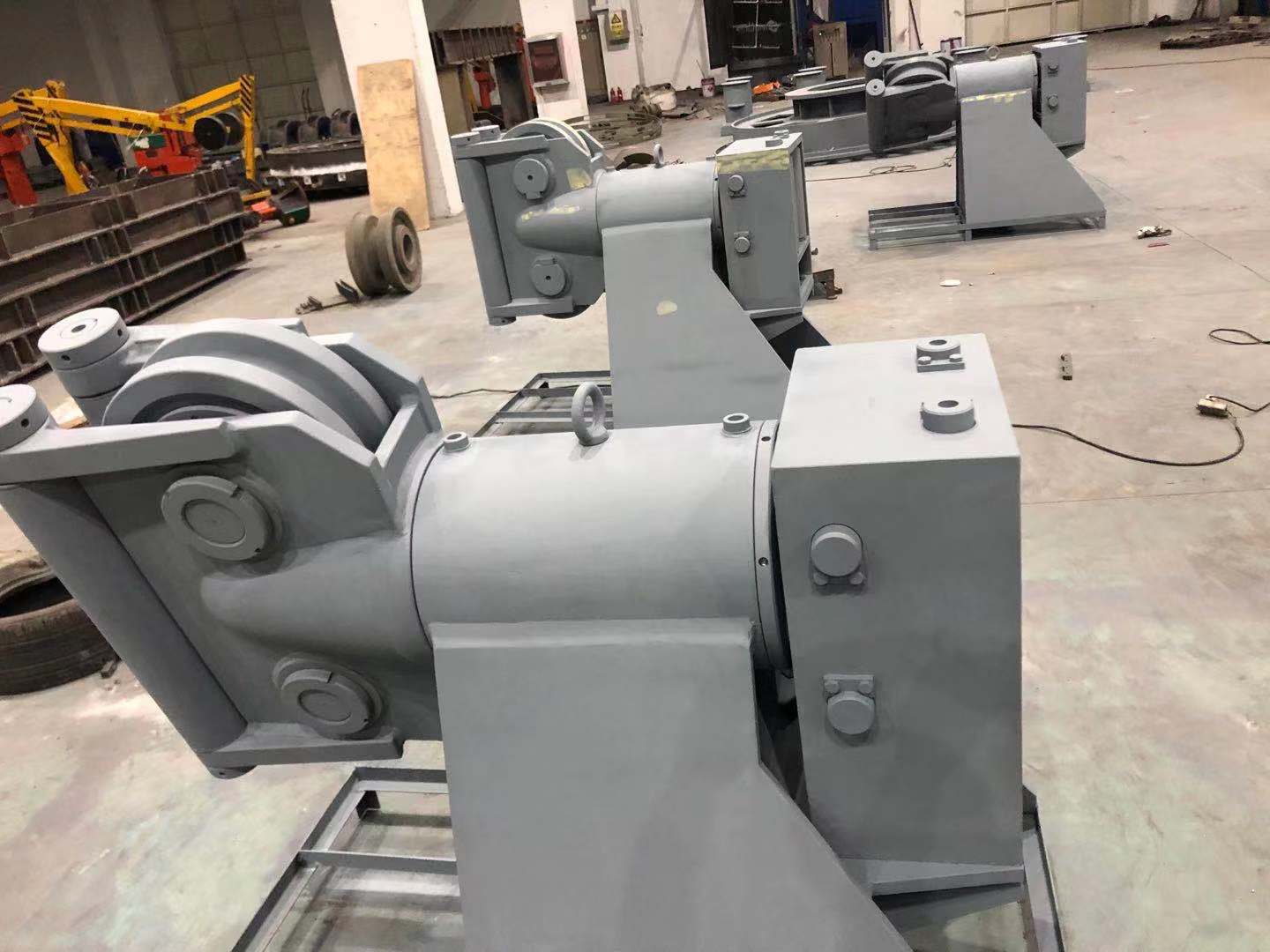

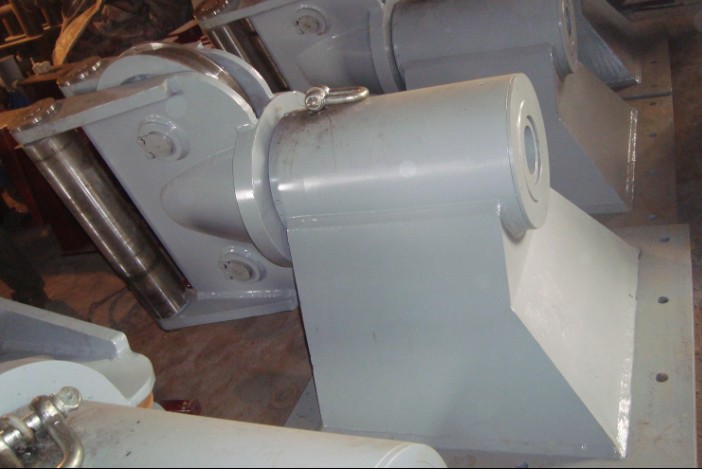

Roda Rantai Fairlead Universal, termasuk braket, silinder master dan alat pemandu kabel dari silinder utama tersebut yang dapat diputar secara bebas di sekitar sumbu pusatnya yang ditempatkan pada cara braket, badan tabung utama dilengkapi dengan lubang tembus di sepanjang sumbu pusatnya; perangkat kabel pemandu termasuk dua kayu lapis luar dan memotong dua set paralel katrol yang disandingkan antara kayu lapis, kayu lapis dipasang secara vertikal di permukaan depan silinder utama; menggunakan master silinder dan roda sehingga desain terintegrasi, struktur kompak, ruang kecil, dapat dengan mudah diterapkan pada kapal kecil; Sementara itu, pemandu kabel kepala silinder dapat dengan bebas berputar di sekitar sumbu utama, sehingga fleksibilitas tinggi fairleads untuk memenuhi kebutuhan orientasi yang berbeda dari pemandu kabel, sangat meningkatkan kecepatan fairlead, menghemat banyak peralatan dan sumber daya tenaga kerja; casing ujung depan kayu lapis, sehingga kabel lebih halus, menghindari tepi baja untuk kerusakan gesekan kabel.
|
Gambar No. |
Stok Timbal Sheave No. |
Diameter Sheave (dalam.) |
Standar Masing-masing (ibs) |
Berat Masing-masing (ibs) |
Dimensi (dalam) |
|||
|
A |
B |
C |
D |
|||||
|
461-18 |
239753 |
18 |
7/8 |
500 |
12.00 |
20.00 |
11.00 |
1.50 |
|
461-24 |
131574 |
24 |
1-1/4 |
500 |
15.00 |
26.00 |
14.00 |
1.50 |
|
461-26 |
238120 |
26 |
1-1/2 |
660 |
16.00 |
28.00 |
15.00 |
1.50 |
|
461-36 |
148389 |
36 |
1-5/8 |
850 |
20.00 |
36.00 |
19.50 |
2.00 |
|
461-40 |
136285 |
40 |
2 |
2006 |
23.00 |
42.00 |
22.50 |
2.00 |
|
461-42 |
130753 |
42 |
2-1/2 |
4000 |
28.00 |
52.00 |
25.50 |
2.50 |
|
463-26 |
4440359 |
26 |
1 |
988 |
33.00 |
33.00 |
3.75 |
1.50 |
|
463-30 |
1404377 |
30 |
1-1/4 |
1225 |
37.00 |
37.00 |
3.50 |
1.50 |
|
463-36 |
146522 |
36 |
1-1/2 |
1900 |
43.00 |
43.00 |
3.50 |
1.50 |
|
463-42 |
1406525 |
42 |
1-3/4 |
2975 |
50.00 |
50.00 |
4.38 |
2.00 |
|
463-48 |
131583 |
48 |
2 |
3600 |
55.00 |
55.00 |
4.63 |
2.00 |
|
463-60 |
123164 |
60 |
2-1/2 |
6400 |
68.00 |
68.00 |
5.75 |
2.00 |
